HDPE পাইপের জন্য একটি যান্ত্রিক কাপলিং কি? প্রকার, নির্বাচন এবং ইনস্টলেশন- Zhejiang Fengfeng Pipe Industry Co., Ltd.

HDPE পাইপের জন্য একটি যান্ত্রিক কাপলিং কি?

একটি রক্ষণাবেক্ষণ ক্রু একটি সমাহিত এইচডিপিই জলের লাইনে পৌঁছেছে যা একটি ভেজা পরিখায় ফুটো হয়ে যাচ্ছে। কোন ইলেক্ট্রোফিউশন মেশিন নেই, জেনারেটর নেই এবং ভারী বাট ফিউশন রিগ সরানোর জন্য পর্যাপ্ত জায়গা নেই। এক ঘন্টার মধ্যে, ক্রু ক্ষতিগ্রস্ত অংশটি কেটে ফেলে, একটি যান্ত্রিক সংযোগের উপর স্লাইড করে, বোল্টগুলিকে শক্ত করে এবং জয়েন্টটিতে চাপ-পরীক্ষা করে। এটি HDPE পাইপের জন্য একটি যান্ত্রিক সংযোগের প্রধান কাজ।

সংক্ষিপ্ত উত্তর হল: এইচডিপিই পাইপের জন্য একটি যান্ত্রিক সংযোগ একটি নন-ফিউশন সংযোগকারী ডিভাইস যা পাইপের বাইরের চারপাশে ক্ল্যাম্পিং করে দুটি পাইপের প্রান্তে যোগ দেয়। এটি একটি ইলাস্টোমেরিক সীল, একটি কঠোর আবাসন এবং একটি যান্ত্রিক শক্ত করার উপাদান যেমন একটি বোল্ট করা রিং, থ্রেডেড নাট বা কম্প্রেশন সেগমেন্ট ব্যবহার করে। এইচডিপিই পাইপের পৃষ্ঠটি গলিত হয় না এবং ঢালাইয়ের জন্য কোন বৈদ্যুতিক শক্তির প্রয়োজন হয় না।

একটি যান্ত্রিক সংযোগ একটি একচেটিয়া পাইপ প্রাচীর তৈরি করে না। পরিবর্তে, এটি একটি সিল করা যান্ত্রিক জয়েন্ট তৈরি করে যা সিলের মাধ্যমে চাপ স্থানান্তর করে এবং ঘর্ষণ, থ্রেড বা একটি ইতিবাচক লকিং প্রোফাইলের মাধ্যমে অক্ষীয় বল স্থানান্তর করে। চাপের রেটিং, সমাহিত ইনস্টলেশন এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণের জন্য এই পার্থক্যটি গুরুত্বপূর্ণ।

কোন তাপ লয় সমাবেশের সময় পাইপ উপাদান শক্ত থাকে।

ভেজা কাজ আর্দ্র পরিখা এবং স্যাঁতসেঁতে পরিস্থিতিতে ইনস্টল করা যেতে পারে।

বিপরীত বিকল্প অনেক বোল্টেড ডিজাইন মেরামতের জন্য পুনরায় খোলা যেতে পারে।

এটি মেকানিক্যাল কাপলিংকে মেরামতের কাজ, অস্থায়ী বাইপাস, ট্রানজিশন সংযোগ এবং এমন পরিস্থিতিতে যেখানে ফিউশন ওয়েল্ডিং ব্যবহারিক নয় তার জন্য মূল্যবান করে তোলে। তারা একটি দীর্ঘ নতুন পাইপলাইনের জন্য সর্বদা সস্তা সমাধান নয়, তবে তারা বিভিন্ন সমস্যার সমাধান করে।

নীচের অনুচ্ছেদগুলি আমাদের নিজস্ব এইচডিপিই পাইপ এবং ফিটিং কারখানার ভিতরে আমরা যা দেখি তার উপর ভিত্তি করে প্রধান সংযোগের ধরন, চাপ বিবেচনা, ইনস্টলেশন পদ্ধতি, সাধারণ ভুল এবং ব্যবহারিক নির্বাচনের মানদণ্ডগুলি কভার করে।

এইচডিপিই পাইপে মেকানিক্যাল কাপলিং কীভাবে কাজ করে

প্রতিটি যান্ত্রিক কাপলিং একই মৌলিক নীতিতে কাজ করে: রেডিয়াল সংকোচন একটি সীল তৈরি করে, এবং কাপলিং বডি দুটি পাইপের প্রান্তকে প্রান্তিককরণে ধরে রাখে। যখন ইনস্টলার একটি বাদাম বা বোল্টের সেটকে শক্ত করে, তখন সংযোগটি HDPE পাইপের বাইরের দেয়ালের বিরুদ্ধে এক বা একাধিক ইলাস্টোমেরিক গ্যাসকেটকে ঠেলে দেয়। যেহেতু এইচডিপিই একটি থার্মোপ্লাস্টিক, তাই পাইপের পৃষ্ঠটি সংকোচনের অধীনে সামান্য বিকৃত হয়, যা গ্যাসকেটকে পৃষ্ঠের যেকোনো অনিয়ম পূরণ করতে সহায়তা করে।

জয়েন্টের শক্তি তিনটি বিষয়ের উপর নির্ভর করে: সীলের উপর রেডিয়াল কম্প্রেশনের পরিমাণ, চাপে সম্প্রসারণ প্রতিরোধ করার জন্য হাউজিংয়ের ক্ষমতা এবং দুটি পাইপের শেষের মধ্যে অক্ষীয় সংযমের পরিমাণ।

এইচডিপিই পাইপের জন্য বোল্ট করা যান্ত্রিক সংযোগের প্রধান উপাদান
কম্পোনেন্ট	সাধারণ উপাদান	ফাংশন
বাইরের হাউজিং বা হাতা	গড়া ইস্পাত, নমনীয় লোহা, স্টেইনলেস স্টীল, বা রিইনফোর্সড এইচডিপিই	জয়েন্টকে আবদ্ধ করে এবং অভ্যন্তরীণ চাপ শক্তিকে প্রতিরোধ করে।
ইলাস্টোমেরিক গ্যাসকেট	EPDM, NBR, বা NR	পাইপ পৃষ্ঠের বিরুদ্ধে সীলমোহর এবং ছোট পৃষ্ঠের অনিয়ম শোষণ করে।
কম্প্রেশন রিং বা গ্রন্থি	ইস্পাত, স্টেইনলেস স্টীল বা উচ্চ-শক্তির প্লাস্টিক	গ্যাসকেটের উপর অভিন্ন রেডিয়াল কম্প্রেশনে বোল্ট টর্ক স্থানান্তর করে।
বোল্ট, স্টাড বা থ্রেডেড রিং	দস্তা-ধাতুপট্টাবৃত ইস্পাত, 304/316 স্টেইনলেস স্টীল	ক্ল্যাম্পিং বল তৈরি করুন এবং প্রয়োজনে বিচ্ছিন্ন করার অনুমতি দিন।
শেষ স্টপ বা গভীরতা নির্দেশক	মেশিনযুক্ত প্রোফাইল বা ছাঁচযুক্ত চিহ্ন	অন্তর্নিবেশ রোধ করে এবং সঠিক পাইপ প্রবেশের গভীরতা নিশ্চিত করে।

একটি সমালোচনামূলক পার্থক্য সংযত বনাম অসংযত হয়. একটি সংযত যান্ত্রিক কাপলিং অভ্যন্তরীণ চাপ, তাপীয় সংকোচন, বা স্থল আন্দোলনের কারণে সৃষ্ট পুল-আউট শক্তিকে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। একটি অ-নিয়ন্ত্রিত কাপলিং একটি সংক্ষিপ্ত পরীক্ষায় চাপ ধরে রাখতে পারে, তবে অক্ষীয় শক্তি বেশি হলে এটি স্লাইড হয়ে যেতে পারে। চাপা পাইপগুলির জন্য, সর্বদা নিশ্চিত করুন যে কাপলিংটিতে একটি ইতিবাচক গ্রিপ প্রক্রিয়া আছে কিনা বা থ্রাস্ট ব্লকের প্রয়োজন আছে কিনা।

যেহেতু এইচডিপিই পাইপ প্রসারিত হয় এবং তাপমাত্রার পরিবর্তনের সাথে সংকুচিত হয়, যান্ত্রিক কাপলিং ডিজাইনকে অবশ্যই ছোট অক্ষীয় চলাচলের অনুমতি দিতে হবে বা আশেপাশের ইনস্টলেশন অবশ্যই সংযত করতে হবে। সরাসরি সূর্যালোকের সংস্পর্শে থাকা উপরের মাটির পাইপগুলিতে এটি বিশেষভাবে গুরুত্বপূর্ণ।

এইচডিপিই পাইপের জন্য মেকানিক্যাল কাপলিং এর প্রধান প্রকার

যান্ত্রিক কাপলিং একক পণ্য পরিবার নয়। এইচডিপিই পাইপে কমপক্ষে চারটি সাধারণ নকশা ব্যবহার করা হয়: কম্প্রেশন স্লিভ কাপলিং, ফ্ল্যাঞ্জযুক্ত সংযোগ, থ্রেডেড ট্রানজিশন ফিটিং এবং বোল্টেড স্প্লিট-স্লিভ কাপলিং। প্রতিটির আলাদা ইনস্টলেশন যুক্তি, চাপ ক্ষমতা এবং রক্ষণাবেক্ষণ আচরণ রয়েছে।

কম্প্রেশন হাতা কাপলিং

একটি কম্প্রেশন হাতা কাপলিং একটি ইলাস্টোমেরিক সীলের বিরুদ্ধে একটি টেপারড কম্প্রেশন রিং চাপতে একটি বাদাম বা বোল্টের একটি সিরিজ ব্যবহার করে। এটি এইচডিপিই পাইপ মেরামতের জন্য সবচেয়ে সাধারণ যান্ত্রিক সংযোগ কারণ এটি দ্রুত, কমপ্যাক্ট এবং বিশেষ ঢালাই সরঞ্জামের প্রয়োজন হয় না।

ফ্ল্যাঞ্জযুক্ত সংযোগ

একটি ফ্ল্যাঞ্জযুক্ত সংযোগ একটি ঢালাই বা ফিউজড এইচডিপিই স্টাব প্রান্ত, একটি ব্যাকিং রিং এবং বোল্ট ব্যবহার করে একটি ফ্ল্যাট বা উত্থিত মুখের ফ্ল্যাঞ্জের বিরুদ্ধে আটকাতে। ফ্ল্যাঞ্জ জয়েন্টটি নিজেই যান্ত্রিক, যখন স্টাব প্রান্তটি বাট ফিউশন বা ইলেক্ট্রোফিউশন দ্বারা পাইপের সাথে সংযুক্ত হতে পারে।

থ্রেডেড ট্রানজিশন ফিটিং

থ্রেডেড ট্রানজিশন ফিটিংs have a molded HDPE male or female thread on one side and a socket or fusion end on the other. They are used to connect HDPE pipe to steel valves, pumps, brass fittings, or existing threaded pipe systems.

বোল্টেড স্প্লিট-হাতা কাপলিং

একটি বোল্টেড স্প্লিট-স্লিভ কাপলিং এর ভিতরে একটি অবিচ্ছিন্ন গ্যাসকেট সহ দুটি অর্ধ-শেল থাকে। দুটি অর্ধেক পাইপের প্রান্তের চারপাশে স্থাপন করা হয় এবং একসাথে বোল্ট করা হয়। এই নকশাটি বড় ব্যাসের জন্য এবং মেরামতের ক্ল্যাম্পের জন্য জনপ্রিয় যেখানে পাইপটিকে এক-টুকরো কাপলিংয়ে স্লাইড করা যায় না।

এইচডিপিই পাইপের জন্য সাধারণ যান্ত্রিক কাপলিং ডিজাইনের তুলনা
টাইপ	সংযোগ কর্ম	চাপ ক্লাস	বিচ্ছিন্ন করা	সাধারণ ব্যবহার
কম্প্রেশন হাতা কাপলিং	বাদাম বা বোল্ট দিয়ে গ্যাসকেট কম্প্রেস করুন	ডিজাইনের উপর নির্ভর করে PN10 থেকে PN25	হ্যাঁ, বেশিরভাগ ডিজাইনে	মেরামত, টাই-ইন, উপরে-মাটির পাইপ
ফ্ল্যাঞ্জযুক্ত সংযোগ	বোল্টের ফ্ল্যাঞ্জ থেকে ম্যাচিং ফ্ল্যাঞ্জ	পাইপ চাপ ক্লাস মেলে	হ্যাঁ	ভালভ, পাম্প, সরঞ্জাম সংযোগ
থ্রেডেড ট্রানজিশন ফিটিং	পুরুষ বা মহিলা থ্রেড সম্মুখের স্ক্রু	PN10 থেকে PN16 সাধারণত	হ্যাঁ, if thread sealant allows	ধাতু বা থ্রেডেড সরঞ্জামে স্থানান্তর
বোল্টেড স্প্লিট-হাতা কাপলিং	বোল্ট দুটি অর্ধ-শেল একসাথে	PN10 থেকে PN25	হ্যাঁ	বড় ব্যাসের মেরামত এবং সীমাবদ্ধ স্থান

একটি টাইপ নির্বাচন করার সময়, আপনার আসলে প্রয়োজনীয় সংযোগ দিয়ে শুরু করুন। আপনি যদি দুটি প্লেইন এইচডিপিই পাইপের প্রান্তে যোগ দেন, তাহলে একটি কম্প্রেশন হাতা কাপলিং হল সবচেয়ে সরাসরি সমাধান। আপনি যদি একটি পাম্প ফ্ল্যাঞ্জের সাথে সংযোগ করছেন, একটি ফ্ল্যাঞ্জ অ্যাডাপ্টার ব্যবহার করুন। আপনি যদি একটি থ্রেডেড ধাতব উপাদানের সাথে সংযোগ করছেন, একটি থ্রেডেড ট্রানজিশন ফিটিং ব্যবহার করুন।

মেকানিক্যাল কাপলিং বনাম ফিউশন ওয়েল্ডিং: মূল পার্থক্য

ফিউশন ওয়েল্ডিং এইচডিপিই অণুগুলিকে একসাথে গলিয়ে একটি স্থায়ী, একশিলা জয়েন্ট তৈরি করে। একটি যান্ত্রিক সংযোগ পাইপের বিরুদ্ধে একটি ইলাস্টোমার টিপে একটি পৃথকযোগ্য জয়েন্ট তৈরি করে। ফিউশন সাধারণত নতুন সমাহিত জল এবং গ্যাস পাইপলাইনের জন্য প্রথম পছন্দ। মেকানিক্যাল কাপলিং সাধারণত মেরামত, জরুরী কাজ, স্থানান্তর এবং ইনস্টলেশনের জন্য আরও ব্যবহারিক পছন্দ যেখানে ফিউশন সরঞ্জামগুলি সাইটে আনা যায় না।

একটি সাধারণ ক্ষেত্র মেরামতের জন্য আপেক্ষিক তুলনা

ইনস্টলেশন সময়

যান্ত্রিক সংযোগ

ফিউশন ইনস্টলেশন সময়

বাট ফিউশন / ইলেক্ট্রোফিউশন

ক্ষেত্র সরঞ্জাম ওজন

যান্ত্রিক সংযোগ

ফিউশন সরঞ্জাম ওজন

বাট ফিউশন মেশিন এবং জেনারেটর

চার্ট মান নির্দেশক এবং পাইপের ব্যাস, কাপলিং ডিজাইন এবং ক্রু অভিজ্ঞতার সাথে পরিবর্তিত হয়।

এইচডিপিই পাইপ সংযোগের জন্য যান্ত্রিক সংযোগ বনাম তাপ সংযোজন
ফ্যাক্টর	যান্ত্রিক সংযোগ	তাপ লয়
যৌথ কাঠামো	ইলাস্টোমারের সাথে সিল করা যান্ত্রিক সংযোগ	পাইপ উপাদানের মনোলিথিক ফিউশন জোড়
ইনস্টলেশন সময়	মিনিট থেকে প্রায় এক ঘন্টা	প্রায়ই 1 থেকে 3 ঘন্টা ঠান্ডা সময় সহ
প্রয়োজনীয় যন্ত্রপাতি	পাইপ কাটার, চেম্ফার টুল, রেঞ্চ, টর্ক রেঞ্চ	বাট ফিউশন বা ইলেক্ট্রোফিউশন মেশিন, জেনারেটর, হাইড্রোলিক ইউনিট
ভেজা বা নোংরা সাইট	আরও সহনশীল	শুষ্ক পৃষ্ঠতল এবং নিয়ন্ত্রিত অবস্থার প্রয়োজন
বিচ্ছিন্ন করা	বোল্টেড ডিজাইনের সাথে সম্ভব	পাইপ কাটা ছাড়া সম্ভব নয়
চাপ ক্ষমতা	সঠিকভাবে নির্বাচিত হলে পাইপ পিএন রেটিং মেলে	সাধারণত সম্পূর্ণ পাইপ চাপ রেটিং মেলে
দীর্ঘমেয়াদী আচরণ	গ্যাসকেট বার্ধক্য এবং টর্ক শিথিলকরণ অবশ্যই পরীক্ষা করা উচিত	ঢালাই অখণ্ডতা সাধারণত পাইপ প্রাচীর সঙ্গে তুলনীয়
সেরা ফিট	মেরামত, অস্থায়ী লাইন, রূপান্তর, অ্যাক্সেস-সীমিত সাইট	নতুন স্থায়ী পাইপলাইন, গ্যাস লাইন, উচ্চ-চাপ সিস্টেম

পাইপলাইনগুলির জন্য যেখানে ফিউশন সম্ভব, এটি সবচেয়ে সাধারণ যোগদানের পদ্ধতি হিসাবে রয়ে গেছে কারণ এটি বয়স হতে পারে এমন একটি ইলাস্টোমারের উপর নির্ভর করে না। কিন্তু ফিউশনের বাস্তব সীমাবদ্ধতা রয়েছে: এর জন্য শক্তি, পরিষ্কার বা শুকনো পৃষ্ঠ, প্রশিক্ষিত অপারেটর এবং পাইপের চারপাশে পর্যাপ্ত স্থান প্রয়োজন। যান্ত্রিক কাপলিংগুলি ইচ্ছাকৃতভাবে এমন পরিস্থিতিগুলির জন্য ডিজাইন করা হয়েছে যেখানে সেই শর্তগুলি বিদ্যমান নেই।

এটি একটি সম্পূর্ণ ঢালাই প্রোগ্রাম নির্বাচন করার আগে ফিউশন পদ্ধতি নিজেদের তুলনা মূল্য। আমাদের সকেট ফিউশন বনাম বাট ফিউশন তুলনা প্রতিটি প্রক্রিয়া একটি বাস্তব পাইপলাইন প্রকল্পে কোথায় ফিট করে তা ব্যাখ্যা করে।

যেখানে যান্ত্রিক কাপলিং পছন্দের পছন্দ

যান্ত্রিক কাপলিং সব ফিউশন ঢালাই জন্য একটি প্রতিস্থাপন নয়. এগুলি নির্দিষ্ট পরিস্থিতিতে একটি পছন্দের সমাধান: জরুরী মেরামত, অস্থায়ী বাইপাস, মিশ্র-বস্তুর স্থানান্তর, সীমাবদ্ধ-স্থান ইনস্টলেশন, এবং ফ্ল্যাঞ্জযুক্ত সরঞ্জামগুলির সাথে সংযোগ।

জরুরী লিক মেরামত

একটি ক্ষতিগ্রস্ত এইচডিপিই বিভাগ দুটি যান্ত্রিক কাপলিং বা একটি একক মেরামত কাপলিং ব্যবহার করে কেটে ফেলা এবং প্রতিস্থাপন করা যেতে পারে। লাইনটি একই দিনে পরিষেবাতে ফিরে আসতে পারে।

অস্থায়ী বাইপাস লাইন

যান্ত্রিক সংযোগs allow a crew to install a temporary above-ground HDPE bypass while the buried main is repaired. The bypass can be removed later without cutting permanent pipe.

ইস্পাত, পিভিসি, বা পিতলের রূপান্তর

ফ্ল্যাঞ্জ অ্যাডাপ্টার এবং থ্রেডেড ট্রানজিশন ফিটিংস HDPE পাইপকে মেটাল ফ্ল্যাঞ্জ, ভালভ এবং পাম্পের সাথে সংযুক্ত করে পুরো সিস্টেমকে HDPE-তে পরিবর্তন না করে।

সীমাবদ্ধ-স্থান ইনস্টলেশন

একটি বাট ফিউশন মেশিনের উভয় পাইপের প্রান্তকে আঁকড়ে ধরার জন্য দৈর্ঘ্য প্রয়োজন। যান্ত্রিক কাপলিংগুলির জন্য কম কাজের জায়গা প্রয়োজন, তাই তারা ভালভ পিট, শ্যাফ্ট এবং আঁটসাঁট বিল্ডিং পরিষেবা কক্ষগুলিতে কার্যকর।

স্যাচুরেটেড বা পানির নিচের পরিখা

ফিউশন ঢালাই কঠিন হতে পারে যখন পাইপের পৃষ্ঠ ভেজা থাকে বা পরিখা জলে ভরা থাকে। গ্যাসকেট এবং হাউজিং পরিষ্কার থাকলে সেই অবস্থায় একটি যান্ত্রিক কাপলিং একত্রিত করা যেতে পারে।

পৌরসভার জল সরবরাহ, সেচ নেটওয়ার্ক, খনির স্লারি লাইন, শিল্প প্রক্রিয়া পাইপিং এবং সামুদ্রিক অ্যাপ্লিকেশনগুলিতে যান্ত্রিক সংযোগগুলি সাধারণ। বিল্ডিং পরিষেবাগুলি HDPE ড্রেনেজ এবং সাইফন সিস্টেমের জন্য যান্ত্রিক যুগ্ম প্রকারগুলিও ব্যবহার করে, বিশেষত যেখানে ফিউশন ওয়েল্ডিংয়ের অ্যাক্সেস সীমিত।

প্রেসার রেটিং এবং ইঞ্জিনিয়ারিং সীমা

সঠিকভাবে নির্বাচিত যান্ত্রিক কাপলিংগুলি HDPE পাইপের মতো একই নামমাত্র চাপের ক্লাস পরিচালনা করতে পারে। ব্যবহারিক সীমাটি কেবল সীলমোহর নয়, অক্ষীয় পুল-আউট এবং তাপমাত্রা-সম্পর্কিত পাইপ চলাচলের সাথে সংযোগের প্রতিরোধও।

সাধারণত PE100 এইচডিপিই পাইপ চাপের উপাধি যান্ত্রিক কাপলিং এর সাথে ব্যবহৃত হয়
এসডিআর	চাপ ক্লাস	সাধারণ আবেদন
এসডিআর 7.4	PN25	উচ্চ চাপ শিল্প এবং জল সরবরাহ ব্যবস্থা
এসডিআর 9	PN20	উচ্চ-চাপের জল এবং খনির লাইন
এসডিআর 11	PN16	পৌরসভা জল সরবরাহ এবং সেচ
এসডিআর 13.6	PN12.5	মাঝারি চাপ জল এবং শিল্প লাইন
এসডিআর 17	PN10	মাধ্যাকর্ষণ ব্যবস্থা, নিম্নচাপের জল এবং নিষ্কাশন

পাইপ SDR একটি প্রদত্ত নামমাত্র আকারের জন্য বাইরের ব্যাসকে প্রভাবিত করে, তবে আরও গুরুত্বপূর্ণভাবে এটি প্রাচীরের দৃঢ়তা এবং পাইপটি গ্রহণ করতে পারে এমন রেডিয়াল সংকোচনের পরিমাণকে প্রভাবিত করে। SDR 11-এর জন্য ডিজাইন করা একটি কাপলিং SDR 17-এর সাথেও ফিট হতে পারে কারণ বাইরের ব্যাস একই, কিন্তু গ্যাসকেট কম্প্রেশন পরিসীমা এবং গ্রিপ আচরণ ভিন্ন। সর্বদা কাপলিং লেবেলে বর্ণিত প্রাচীর বেধ পরিসীমা পরীক্ষা করুন।

একা প্রেসার রেটিং আপনাকে বলে না যে কাপলিং সংযত হয়েছে কিনা। একটি অ-নিয়ন্ত্রিত যান্ত্রিক সংযোগ একটি স্থির পরীক্ষায় চাপ ধরে রাখতে পারে তবে যখন ঠাণ্ডা আবহাওয়ার কারণে পাইপ সঙ্কুচিত হয় বা যখন মাটির চলাচল জয়েন্টটিকে আলাদা করে দেয় তখন ব্যর্থ হয়। সমাহিত পাইপলাইনগুলির জন্য, একটি সংযত কাপলিং, একটি বহিরাগত অ্যাঙ্করিং সিস্টেম বা একটি থ্রাস্ট ব্লক ব্যবহার করুন।

তাপমাত্রা HDPE এর দীর্ঘমেয়াদী আচরণকেও পরিবর্তন করে। উচ্চ অপারেটিং তাপমাত্রায়, অনুমোদিত কাজের চাপ হ্রাস পায়। যখন সিস্টেমটি 20 ডিগ্রি সেলসিয়াসের উপরে কাজ করবে, তখন একটি মোটা পাইপের প্রাচীর নির্বাচন করুন এবং নিশ্চিত করুন যে যান্ত্রিক সংযোগে গ্যাসকেট উপাদানটি তরল তাপমাত্রার জন্য রেট করা হয়েছে। EPDM gaskets জলের জন্য সাধারণ, কিন্তু হাইড্রোকার্বন এবং কিছু রাসায়নিকের সাথে বেমানান।

যান্ত্রিক সংযোগের জন্য থ্রেডেড এবং কম্প্রেশন পণ্য

আমাদের নিজস্ব উত্পাদন প্রোগ্রাম থেকে, দুটি সবচেয়ে প্রাসঙ্গিক যান্ত্রিক সংযোগ পরিবার হল HDPE থ্রেডেড ফিটিং এবং PE/PP কম্প্রেশন ফিটিং। এগুলি পরিপূরক: থ্রেডযুক্ত ফিটিংগুলি ব্যবহার করা হয় যখন সংযোগ বিন্দুতে একটি BSP বা NPT থ্রেড থাকে, যখন জয়েন্টের তাপ ছাড়াই একটি সাধারণ সকেট সংযোগের প্রয়োজন হয় তখন কম্প্রেশন ফিটিংগুলি ব্যবহার করা হয়।

পাইপ এবং ফিটিং প্রস্তুতকারক হিসাবে, আমরা সরাসরি PE100 বডিতে থ্রেডগুলিকে মেশিন বা ছাঁচ করি। এটি ভেজা অংশে একটি পৃথক ধাতব সন্নিবেশ মিশ্রিত করা এড়িয়ে যায়, ফিটিংটি হালকা রাখে এবং ইনস্টলারকে সিল করার জন্য একটি পরিষ্কার থ্রেড জ্যামিতি দেয়। PE/PP রেঞ্জের কম্প্রেশন ফিটিংগুলি একই রকম যান্ত্রিক নীতির সাথে কাজ করে: সন্নিবেশটি পাইপের প্রান্তে স্থাপন করা হয়, একটি ক্যাপ শক্ত করা হয় এবং একটি ও-রিং বা গ্যাসকেট পাইপের দেয়ালে সংকুচিত হয়।

যান্ত্রিক জয়েন্টগুলির জন্য এইচডিপিই থ্রেড ফিটিং বনাম পিই/পিপি কম্প্রেশন ফিটিং
বৈশিষ্ট্য	এইচডিপিই থ্রেড ফিটিং সিরিজ	PE/PP কম্প্রেশন ফিটিং সিরিজ
সংযোগের ধরন	পুরুষ বা মহিলা BSP/NPT থ্রেড	ও-রিং সীল সহ কম্প্রেশন সকেট
তাপ প্রয়োজন	থ্রেডেড সংযোগের জন্য কোন তাপ নেই	তাপ নেই
প্রধান অ্যাপ্লিকেশন	ভালভ, পাম্প, ধাতু পাইপ রূপান্তর	সেচ, নদীর গভীরতানির্ণয়, নিম্ন থেকে মাঝারি চাপ লাইন
বারবার সমাবেশ	সম্ভব, কিন্তু থ্রেড সিলান্ট পুনর্নবীকরণ করা উচিত	হ্যাঁ, easier to open and reconnect
সাধারণ উপাদানs	HDPE PE100 বডি	ইলাস্টোমেরিক ও-রিং সহ পিই বা পিপি বডি

উভয় পণ্য পরিবার প্রকৃত ইনস্টলেশন সমস্যা সমাধান করে। একটি স্টেইনলেস স্টীল পাম্পের সাথে একটি পলিথিন লাইন সংযোগকারী ঠিকাদার HDPE পাশে একটি পুরুষ থ্রেড অ্যাডাপ্টার এবং সরঞ্জামের পাশে একটি স্ট্যান্ডার্ড থ্রেডেড ফ্ল্যাঞ্জ বা ইউনিয়ন ব্যবহার করতে পারে। একটি রক্ষণাবেক্ষণ দল ফিউশন সরঞ্জাম ছাড়াই একটি নিম্ন-চাপের জলের লাইন মেরামত করে একটি PE/PP কম্প্রেশন সকেট ফিটিং ব্যবহার করতে পারে এবং কয়েক মিনিটের মধ্যে কাজটি শেষ করতে পারে।

HDPE Male Thread Adapter for Corrosion-Resistant Pipe Connections

জারা-প্রতিরোধী পাইপ সংযোগের জন্য HDPE পুরুষ থ্রেড অ্যাডাপ্টার এই অ্যাডাপ্টারটি থ্রেডেড ধাতব সরঞ্জামের সাথে HDPE পাইপগুলিকে সংযুক্ত করে, রাসায়নিক প্রতিরোধ এবং লিক-প্রুফ সিলিং অফার করে। এর লাইটওয়েট ডিজাইন ইনস্টলেশন সহজ করে, এটি মিশ্র-বস্তুর সিস্টেমের জন্য আদর্শ করে তোলে। পণ্য দেখুন →

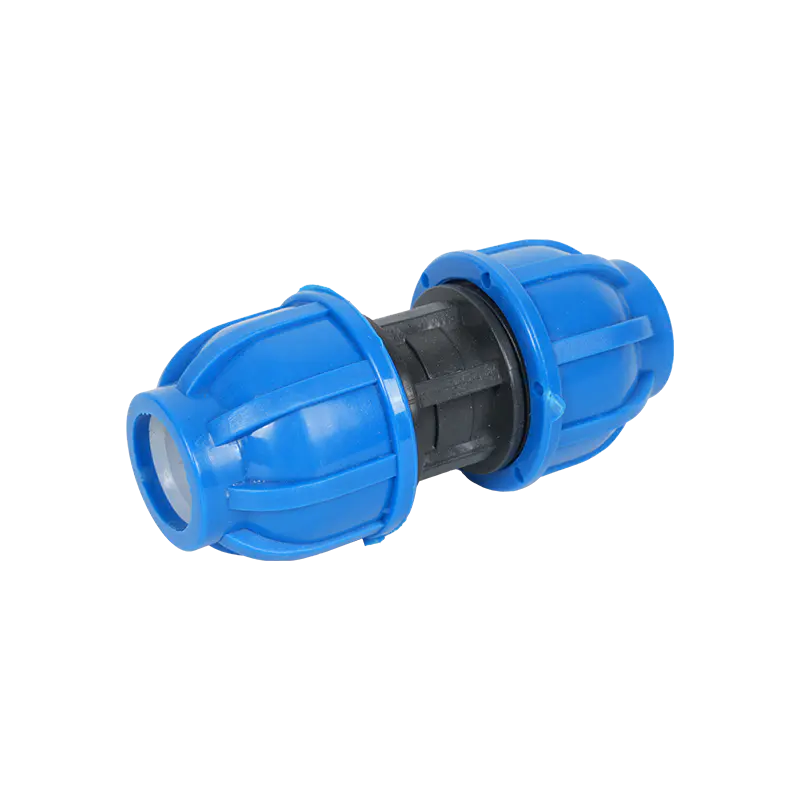

PE/PP Compression Socket for Tool-Free Pipe Joining

টুল-মুক্ত পাইপ যোগদানের জন্য PE/PP কম্প্রেশন সকেট এই সকেটটি ঢালাই বা হিট ফিউশন ছাড়াই একই-ব্যাসের পাইপগুলিতে যোগ দেয়, একটি সুরক্ষিত, লিক-প্রুফ ফিটের জন্য একটি কম্প্রেশন মেকানিজম ব্যবহার করে। জল, গ্যাস, এবং সেচ অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে দ্রুত মেরামত গুরুত্বপূর্ণ। পণ্য দেখুন →

যান্ত্রিক কাপলিং এর জন্য ধাপে ধাপে ইনস্টলেশন পদ্ধতি

পাইপ প্রস্তুতি খারাপ হলে দ্রুততম যান্ত্রিক কাপলিং ইনস্টলেশন এখনও ব্যর্থ হয়। যেহেতু একটি যান্ত্রিক সীল বাইরের পৃষ্ঠের বিরুদ্ধে কম্প্রেশনের উপর নির্ভর করে, তাই পাইপের প্রান্তটি অবশ্যই পরিষ্কারভাবে কাটা, চেমফার্ড, পরিষ্কার এবং সঠিক গভীরতায় প্রবেশ করাতে হবে।

কাপলিং নির্বাচন করার আগে পাইপের বাইরের ব্যাস, দেয়ালের বেধ এবং SDR নিশ্চিত করুন। নামমাত্র আকার যথেষ্ট অনুমান করবেন না।
পাইপ কাটার, মিটার বক্স সহ হ্যান্ডস বা হুইল কাটার ব্যবহার করে এইচডিপিই পাইপ বর্গক্ষেত্র কাটুন। একটি রুক্ষ সর্পিল কাটা এড়িয়ে চলুন যা গ্যাসকেটের ক্ষতি করবে।
পাইপের প্রান্তের বাইরের প্রান্তটি চেম্ফার বা ডিবার করুন। 15 থেকে 30 ডিগ্রির একটি চেম্ফার পাইপটিকে গসকেটে স্লাইড করতে সাহায্য করে এটিকে অবস্থানের বাইরে না নিয়ে।
পাইপের বাইরের পৃষ্ঠটি পরিষ্কার করুন। গ্যাসকেটের সাথে যোগাযোগ করবে এমন এলাকা থেকে কাদা, গ্রীস, আলগা PE চিপস এবং পৃষ্ঠের আর্দ্রতা সরান।
কাপলিং বডিতে সন্নিবেশ গভীরতা চিহ্নিতকরণ পরীক্ষা করুন। যদি কোনও চিহ্ন না থাকে, দুটি পাইপের প্রান্ত পাশাপাশি রাখুন এবং সমাবেশের আগে গভীরতা পরিমাপ করুন।
হাউজিং, কম্প্রেশন রিং এবং গ্যাসকেটগুলিকে সঠিক ক্রমে পাইপের উপর স্লাইড করার জন্য যথেষ্ট কাপলিংকে বিচ্ছিন্ন করুন।
প্রথম পাইপের প্রান্তটি সম্পূর্ণ গভীরতায় ঢোকান, তারপরে দ্বিতীয় পাইপের প্রান্তটি ঢোকান যতক্ষণ না উভয়ই হাতার ভিতরে সঠিকভাবে অবস্থান করছে।
বোল্ট বা নাটগুলিকে সমানভাবে হাত দিয়ে শক্ত করুন, তারপরে একটি ক্রসিং প্যাটার্নে শক্ত করতে একটি টর্ক রেঞ্চ ব্যবহার করুন৷ অন্য দিকের আগে কখনোই এক পাশ পুরোপুরি শক্ত করবেন না।
পরীক্ষা করুন যে পাইপটি একই প্রান্তিককরণে রয়ে গেছে এবং পাইপের শেষের মধ্যে ফাঁক সমান। একটি একতরফা ফাঁক sealing কর্মক্ষমতা কমাতে পারে.
সিস্টেমের কাজের চাপ অনুসরণ করে জয়েন্টটিকে ধীরে ধীরে চাপ-পরীক্ষা করুন। প্রাথমিক চাপ ধরে রাখার সময় এবং আবার তাপীয় স্থিতিশীলতার পরে লিকের জন্য কাপলিং দেখুন।

যদি কাপলিং একটি টর্ক স্পেসিফিকেশন ব্যবহার করে, এটি অনুসরণ করুন। ওভার-টাইনিং PE পাইপের প্রাচীরকে চূর্ণ করতে পারে বা গ্যাসকেটকে একটি ভুল অবস্থানে বের করে দিতে পারে। আন্ডার-টাইনিং পরিষেবার চাপের জন্য অপ্রস্তুত সীল ছেড়ে দেয়। একটি ঘূর্ণন সঁচারক বল রেঞ্চ একটি সমাহিত জয়েন্ট খনন খরচের তুলনায় একটি ছোট বিনিয়োগ।

সাধারণ ভুল এবং সংগ্রহের ঝুঁকি

HDPE পাইপের বেশিরভাগ যান্ত্রিক কাপলিং ব্যর্থতা একটি খারাপ কাপলিং ডিজাইনের কারণে হয় না। এগুলি ভুল মাপ, দুর্বল পৃষ্ঠের প্রস্তুতি, অসম আঁটসাঁট করা, বা অক্ষীয় সংযম প্রয়োজন এমন একটি পাইপলাইনে একটি অ-সংযত কাপলিং ব্যবহার থেকে আসে। এই সমস্যাগুলি এড়ানো যায় যখন ইনস্টলার একটি যান্ত্রিক জয়েন্টকে একটি ক্ল্যাম্পের পরিবর্তে একটি নির্ভুল সমাবেশ হিসাবে বিবেচনা করে।

সাধারণ যান্ত্রিক সংযোগ ব্যর্থতা এবং তাদের ব্যবহারিক প্রতিরোধ
ভুল	ফলাফল	প্রতিরোধ
বাইরের ব্যাস পরীক্ষা না করে নামমাত্র আকার দ্বারা নির্বাচন করা হচ্ছে	কাপলিং খুব আলগা বা খুব টাইট	অর্ডার করার আগে OD, দেয়ালের বেধ এবং পাইপ SDR পরিমাপ করুন
বাইরের চেম্বারটি অনুপস্থিত	পাইপ ঢোকানোর সময় গ্যাসকেটটি বাইরে ঠেলে দেওয়া হয়	একটি মসৃণ এন্ট্রি প্রান্ত তৈরি করতে একটি চেম্ফার টুল বা ফাইল ব্যবহার করুন
অসম বল্টু শক্ত করা	গ্যাসকেটের সংকোচন একদিকে বেশি, যার ফলে লিক হয়	একটি ঘূর্ণন সঁচারক বল রেঞ্চ সঙ্গে একটি ক্রসিং ক্রম মধ্যে আঁট
একটি সমাহিত লাইনে একটি অ-সংযত কাপলিং ব্যবহার করা	তাপীয় সংকোচন বা মাটি চলাচলের অধীনে জয়েন্ট আলাদা হয়	একটি সংযত কাপলিং ব্যবহার করুন বা থ্রাস্ট অ্যাঙ্কর যোগ করুন
একটি স্ক্র্যাচড বা দূষিত পাইপ পৃষ্ঠে ইনস্টল করা	পাইপের প্রাচীর বরাবর ফুটো পথ	সমাবেশের আগে সম্পূর্ণ সীল অঞ্চলটি পরিষ্কার এবং পরিদর্শন করুন
উচ্চ তাপমাত্রায় চাপ উপেক্ষা করা	দীর্ঘমেয়াদী হামাগুড়ি গ্যাসকেট কম্প্রেশন ক্ষতি কারণ	অপারেটিং তাপমাত্রা নিশ্চিত করুন এবং একটি উচ্চ চাপ শ্রেণী নির্বাচন করুন

একটি প্রস্তুতকারকের কাছ থেকে যান্ত্রিক কাপলিং কেনার সময়, প্রাচীরের বেধের সঠিক পরিসীমা, টর্ক স্পেসিফিকেশন, গ্যাসকেট যৌগ এবং চাপ পরীক্ষার শংসাপত্রের জন্য জিজ্ঞাসা করুন। একটি সরবরাহকারী যে এই চারটি প্রশ্নের উত্তর দিতে পারে না সে নিরাপদ ইনস্টলেশনের জন্য আপনাকে পর্যাপ্ত তথ্য দিচ্ছে না।

এইচডিপিই পাইপের জন্য মেকানিক্যাল কাপলিং সিলেকশন চেকলিস্ট

একটি সংক্ষিপ্ত চেকলিস্ট ইঞ্জিনিয়ারিং দলগুলিকে ব্র্যান্ডের নাম বা অস্পষ্ট বিবরণের উপর নির্ভর না করে অফার তুলনা করতে সহায়তা করে। একটি প্রকল্পের জন্য অনুমোদিত হওয়ার আগে প্রতিটি যান্ত্রিক সংযোগের জন্য একই প্রশ্নের উত্তর দেওয়া উচিত।

পাইপ ওডি এবং প্রাচীর বেধ: শুধু DN নয়, সঠিক PE পাইপের মাত্রার সাথে কাপলিংকে মেলান।
চাপ শ্রেণী: নিশ্চিত করুন যে কাপলিং চাপ রেটিং প্রকৃত অপারেটিং তাপমাত্রায় প্রয়োজনীয় কাজের চাপের সমান বা অতিক্রম করে।
শেষ লোড প্রতিরোধের: কাপলিং সংযত কিনা এবং থ্রাস্ট ব্লকিং এখনও প্রয়োজনীয় কিনা তা নির্ধারণ করুন।
গ্যাসকেট সামঞ্জস্যতা: ইলাস্টোমার তরল, তাপমাত্রা এবং রাসায়নিক এক্সপোজারের সাথে সামঞ্জস্যপূর্ণ কিনা তা যাচাই করুন।
সমাবেশের জন্য স্থান: ক্রু বোল্ট বা বাদামের কাছে পৌঁছাতে পারে এবং ইনস্টল করা পাইপের চারপাশে টর্ক রেঞ্চ ব্যবহার করতে পারে তা পরীক্ষা করুন।
পরিদর্শন এবং পরীক্ষা: প্রতিটি ব্যাচের সাথে কাপলিং মার্কিং, পরীক্ষার রেকর্ড এবং ইনস্টলেশন সাহিত্য সরবরাহ করা হয়েছে তা নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি যান্ত্রিক সংযোগ কি ফিউশন ওয়েল্ডিংয়ের মতো শক্তিশালী?

একই ভাবে নয়। ফিউশন ঢালাই যৌথ উপাদানটিকে পাইপের প্রাচীরের সাথে অবিচ্ছিন্ন করে তোলে, যখন একটি যান্ত্রিক সংযোগ একটি সংকুচিত ইলাস্টোমার এবং আবাসনের গ্রিপের উপর নির্ভর করে। একটি সঠিকভাবে নির্বাচিত যান্ত্রিক সংযোগ পাইপ চাপ শ্রেণীর সাথে মেলে তবে চক্রীয় লোডিং এবং অক্ষীয় পুল-আউটের অধীনে দীর্ঘমেয়াদী আচরণ আলাদাভাবে মূল্যায়ন করা আবশ্যক।

এইচডিপিই পাইপের যান্ত্রিক কাপলিং কি মাটির নিচে চাপা দেওয়া যায়?

হ্যাঁ, যদি কাপলিংটি জারা-প্রতিরোধী উপকরণ থেকে তৈরি করা হয়, পাইপের পৃষ্ঠটি পরিষ্কার থাকে এবং জয়েন্টটি একটি সঠিক ট্রেঞ্চ বেডের ভিতরে ইনস্টল করা থাকে। সমাহিত সিস্টেমের জন্য, একটি সংযত কাপলিং ব্যবহার করুন বা বাহ্যিক অ্যাঙ্করিং প্রদান করুন যাতে মাটির চলাচল এবং তাপীয় প্রসারণ জয়েন্টটিকে আলাদা করতে না পারে।

একটি যান্ত্রিক কাপলিং ইনস্টল করার জন্য আমার কি বিশেষ সরঞ্জামের প্রয়োজন?

বেশিরভাগ যান্ত্রিক সংযোগের জন্য একটি পাইপ কাটার বা করাত, একটি চেম্ফার টুল, পরিষ্কারের ন্যাকড়া, রেঞ্চ এবং একটি টর্ক রেঞ্চ প্রয়োজন। কিছু বড়-ব্যাসের বোল্টেড কাপলিং-এর জন্য টর্ক গুণক বা হাইড্রোলিক রেঞ্চ প্রয়োজন, কিন্তু মূল নীতি একই।

আমি কি পানীয় জলের HDPE পাইপের জন্য একটি যান্ত্রিক সংযোগ ব্যবহার করতে পারি?

হ্যাঁ, যদি কাপলিং উপকরণ প্রাসঙ্গিক পানীয় জলের নিয়মগুলি পূরণ করে। পানীয় জলের যোগাযোগের জন্য সিল এবং লুব্রিকেন্ট অবশ্যই অনুমোদিত হতে হবে। প্রস্তুতকারকের সাথে এটি নিশ্চিত করুন এবং প্রকল্পের অবস্থানের জন্য প্রযোজ্য শংসাপত্রের জন্য অনুরোধ করুন৷

HDPE পাইপে একটি যান্ত্রিক সংযোগ কতক্ষণ স্থায়ী হয়?

পরিষেবা জীবন গ্যাসকেট উপাদান, অপারেটিং তাপমাত্রা, চাপ, এবং ইনস্টলেশন মানের উপর নির্ভর করে। EPDM gaskets প্রায়ই কয়েক দশক ধরে রেট করা হয় যখন তাদের ডিজাইন খামের মধ্যে রাখা হয়। এইচডিপিই পাইপ নিজেই সাধারণত 50 বছরেরও বেশি সময়ের জন্য ডিজাইন করা হয়, তবে গ্যাসকেটটি সমালোচনামূলক সিস্টেমে পরিদর্শন করা উচিত।

ধাতব পাম্পে রূপান্তরের জন্য কোনটি ভাল: একটি থ্রেড ফিটিং বা একটি কম্প্রেশন সকেট?

পাম্প সংযোগ থ্রেডেড হলে, একটি ব্যবহার করুন এইচডিপিই থ্রেড ফিটিং যে পাম্প থ্রেড ধরনের মেলে. যদি সংযোগটি একটি প্লেইন পাইপ শেষ বা একটি মসৃণ স্টাব হয়, একটি কম্প্রেশন সকেট একটি দ্রুত বিকল্প হতে পারে। উভয়ই যান্ত্রিক জয়েন্ট, তাই আশেপাশের পাইপকে অবশ্যই সমর্থন করতে হবে যাতে সংযোগটি ঢিলা না হওয়া থেকে কম্পন প্রতিরোধ করা যায়।
